Подбор эластомеров Movax: как размеры, жёсткость и геометрия определяют совместимость
Опубликовано: 08.10.2026
Когда резиновые буферы на вибропогружателе выходят из строя, экскаватор-носитель начинает получать такие нагрузки, которые способны за несколько смен разрушить металлоконструкции стрелы. Замена изношенных демпферов кажется рядовой задачей, но здесь кроется ловушка: визуально похожие эластомеры могут кардинально отличаться по рабочим характеристикам. Для техники Movax ошибка в выборе резины обходится дороже, чем покупка оригинального буфера.
Геометрия эластомера: почему недостаточно просто измерить линейные размеры
Первая и самая частая ошибка при подборе — сводить совместимость к трем габаритам: длина, ширина, высота. Если новый буфер встал в посадочное место кронштейна, это не значит, что он совместим с машиной. Геометрия резинотехнического изделия определяет не только физическую возможность установки, но и характер деформации под нагрузкой.
При выборе эластомеров стоит изучить раздел «эластомеры для Movax». Указанное на странице изделие нужно проверить по каталожному номеру и геометрии старой детали.
У эластомеров Movax критическое значение имеют:

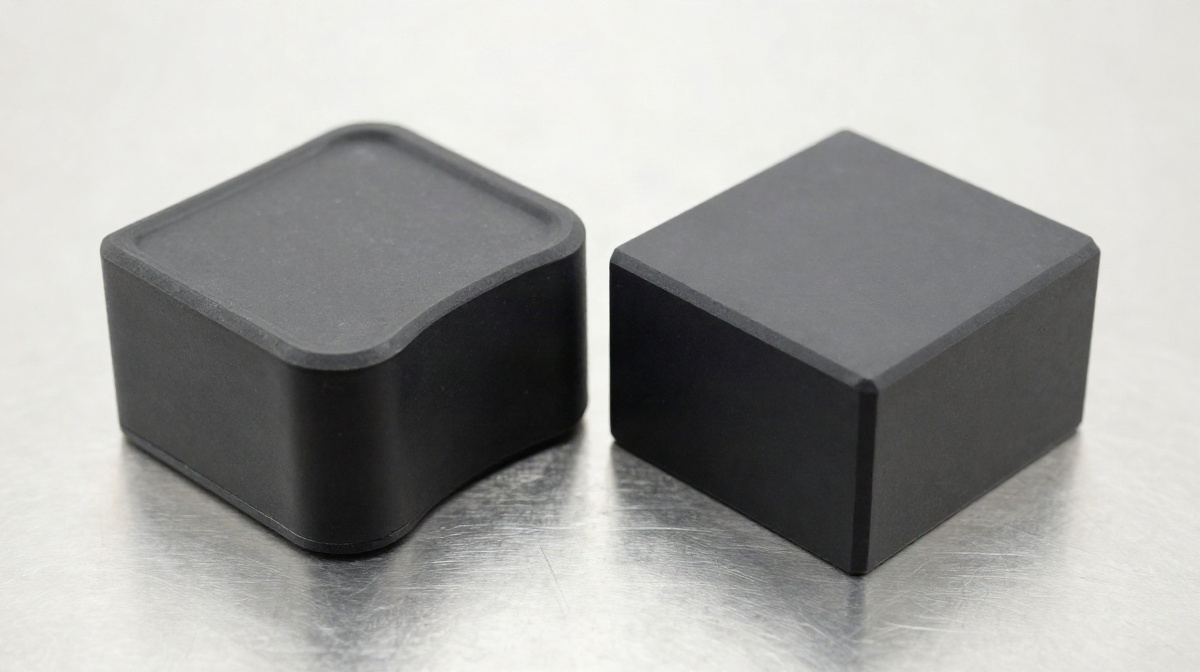

- Форма рабочих поверхностей. Выпуклости, фаски и радиусные скругления создают направленную деформацию. Прямоугольный блок без фасок при сжатии работает иначе, чем профилированный. Последний позволяет резине «течь» в заданных направлениях, предотвращая разрыв боковин.
- Наличие и расположение технологических выемок. Центровочные отверстия или пазы под ключ служат не только для фиксации. Они разряжают внутреннее напряжение в массиве резины при циклическом сжатии.
- Расположение металлических пластин. Вулканизированные внутри резины стальные листы меняют распределение нагрузок. Если геометрия их размещения не совпадает с ответными частями кронштейна, буфер будет работать на излом уже после первой тысячи ударов.
Если поставить эластомер с иной геометрией профиля, он либо не даст нужного хода (машина начнет «дубеть»), либо вырвет крепеж из-за нерасчетных боковых усилий.
Жёсткость: невидимый параметр, который разрушает машину

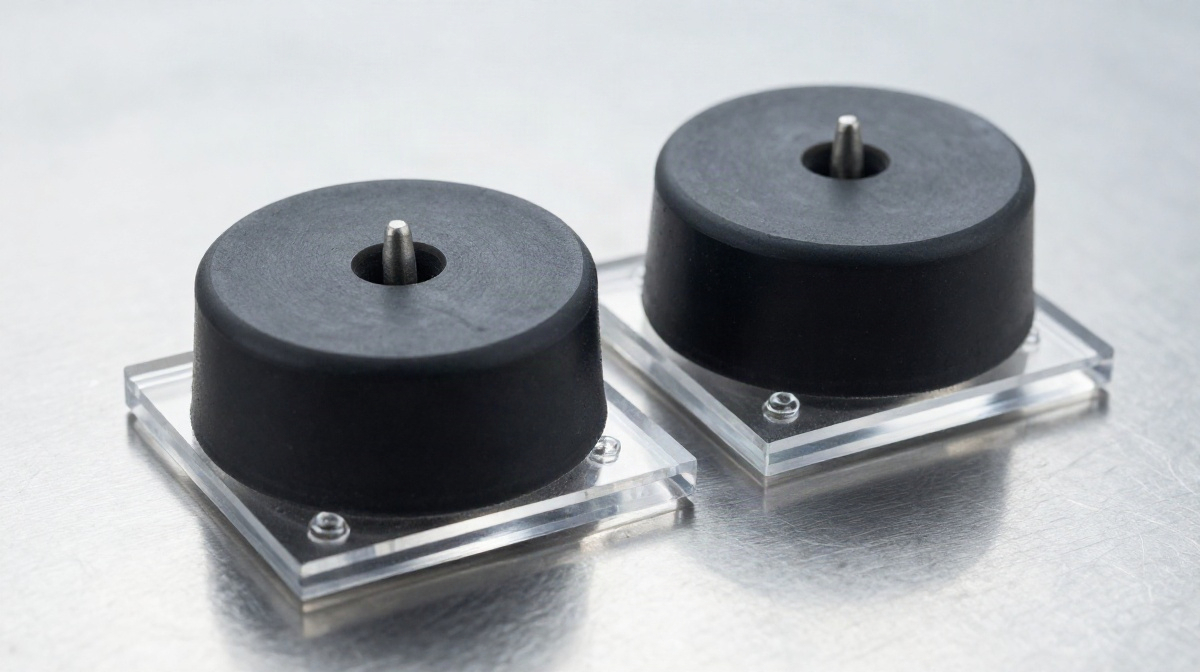

Два эластомера могут иметь абсолютно идентичные габариты и одинаковую геометрию, но при этом быть не взаимозаменяемыми. Причина — в разной жёсткости резины. Для измерения этого параметра используется твердость по Шору (шкала А), но на практике для строительной техники важнее динамическая жёсткость — то, как резина сопротивляется быстрым, циклическим деформациям.
Слишком мягкий эластомер
Если установить буфер с заниженной жёсткостью, он будет сжиматься больше расчетного значения. При работе вибропогружателя это приведет к «пробою» — резина сожмется до упора, и металлические части кронштейна ударятся друг о друга. Каждый такой удар — это микрокатастрофа для пальцев и втулок. Кроме того, чрезмерно мягкая подвеска не гасит высокочастотные вибрации, а транслирует их на стрелу экскаватора.
Первые симптомы ошибочного подбора нередко появляются уже после запуска машины. На примере разбор ошибок при замене эластомеров Movax можно увидеть, почему оценивать замену лишь по форме эластомера недостаточно.
Слишком жёсткий эластомер
Излишне твердый буфер не позволяет механизму совершать расчетные амплитудные колебания. Вибропогружатель Movax проектируется как единая резонансная система, где масса дебалансов и жёсткость подвески выверены друг к другу. Увеличение жёсткости резины смещает собственную частоту колебаний системы. Результат: падение вырывающей силы машины и, как следствие, снижение скорости погружения сваи. Оператор компенсирует это увеличением оборотов, перегружая гидравлику.
| Параметр жёсткости | Последствие установки на Movax | Признак проблемы в работе |
|---|---|---|
| Заниженная (мягкая) | Пробой подвески, ускоренный износ пальцев | Глухие металлические стуки при пуске/остановке |
| Завышенная (жёсткая) | Падение амплитуды, перегрузка гидронасоса | Свая идет медленно, машина «не тянет» на привычных оборотах |
| Неравномерная (дефект вулканизации) | Перекос оси вибратора, усталостное разрушение рамы | Вибрация передается на кабину экскаватора рывками |
Размеры и массо-габаритные характеристики
Линейные размеры эластомера напрямую привязаны к модельному ряду Movax. Нельзя взять буфер от модели SF 50 и установить на SF 70, даже если посадочные места кажутся близкими. Разница в массе виброблока и развиваемой им центробежной силе колоссальна.
Высота буфера задает статический прогиб. Чем тяжелее виброблок, тем больше он продавливает резину в состоянии покоя. Для тяжелых моделей высота эластомера увеличена, чтобы сохранить рабочий ход до момента касания ограничителей. Если поставить низкий буфер от легкой модели на тяжелый погружатель, статическое сжатие «съест» весь рабочий ход, и машина будет работать на отбой, разрушая саму резину.
Ширина и длина определяют площадь опирания. При сжатии резина меняет форму, увеличиваясь в поперечном сечении (эффект Пуассона). Если боковой зазор в кронштейне слишком мал, распирающая резина создаст колоссальное трение о стенки, что приведет к перегреву и потере демпфирующих свойств. Производитель закладывает конкретные зазоры под конкретные размеры буфера.
Внутренние металлические пластины: скрытый элемент совместимости

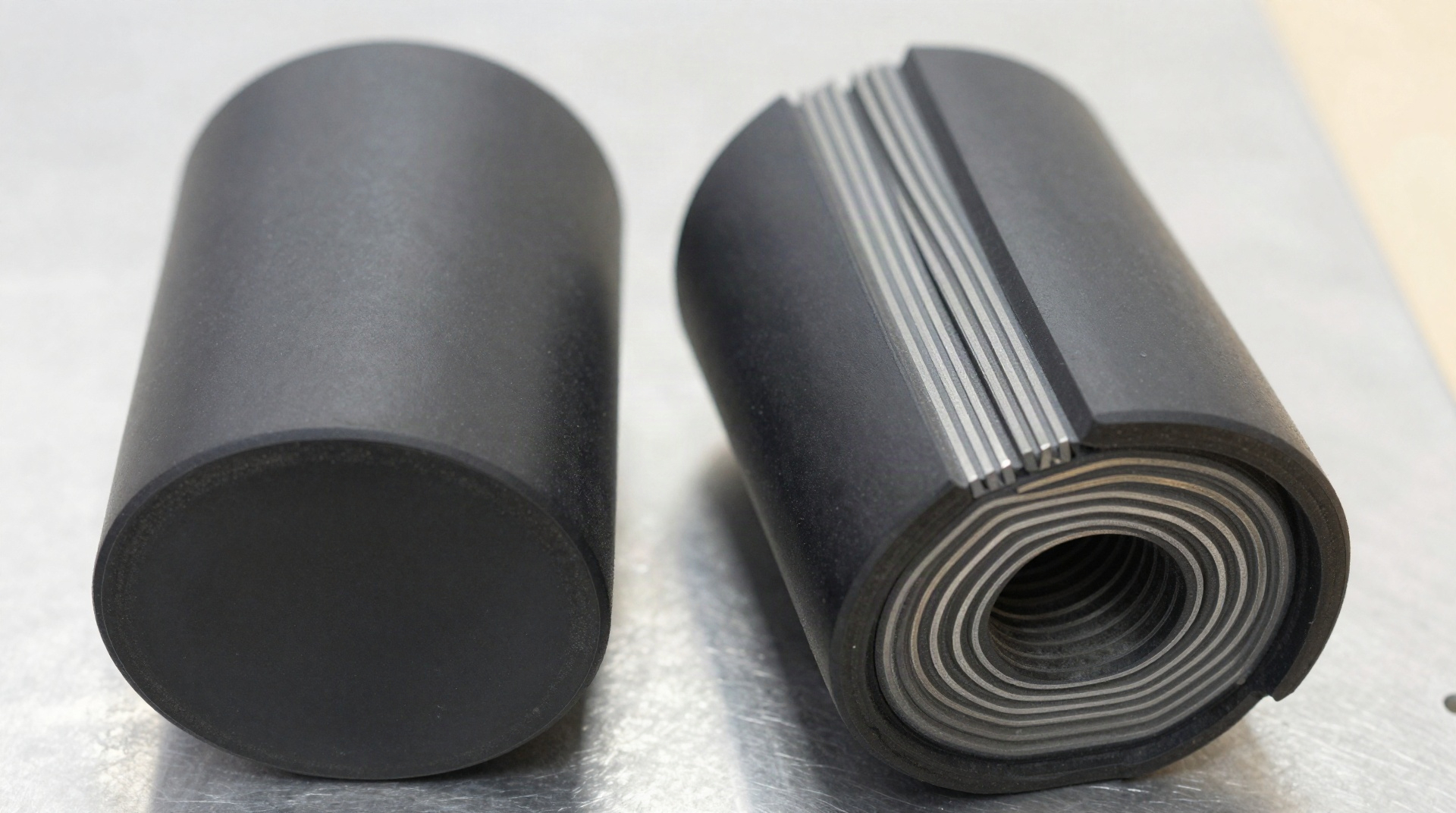

Эластомеры для тяжелой техники — это не цельнолитые куски резины. Внутри каждого буфера находится пакет стальных пластин, вулканизированных в резиновый массив. Они работают как ребра жёсткости, не давая резине чрезмерно выпучиваться и распределяя локальное напряжение от крепежных пальцев на весь объем демпфера.
При подборе аналога необходимо учитывать:
- Количество пластин. От этого зависит способность буфера выдерживать сдвиговые нагрузки при раскачке сваи.
- Толщину металла. Тонкие пластины могут деформироваться при затяжке крепежа, нарушая геометрию всего узла.
- Наличие антикоррозийного покрытия. Вулканизация требует чистой поверхности металла. Если пластины не имеют защитного слоя, в условиях влажных грунтов начнется коррозия, которая приведет к отслоению резины от металла (разрушение адгезионной связи).
Совместимость по этому параметру проверить сложнее всего, поскольку внутренняя структура скрыта. Именно поэтому слепой подбор по каталогу通用ных резинотехнических изделий часто приводит к фатальным последствиям для подвески.
Типичные ошибки при замене буферов Movax
Практика эксплуатации показывает несколько устойчивых паттернов, которые приводят к преждевременному выходу из строя подвески вибропогружателя:
- Визуальный подбор. Попытка купить «похожую резину» на рынке или у универсального поставщика РТИ. Визуальное сходство не гарантирует совпадения твердости по Шору или состава резиновой смеси. Буфер может иметь маркировку, но если это изделие для конвейерных лент, оно разрушится через несколько часов работы вибратором.
- Игнорирование ревизий машины. Производитель периодически обновляет узлы. Вибропогружатели Movax одного модельного ряда, но разных годов выпуска могут иметь отличающиеся кронштейны подвески. Эластомер от машины 2015 года может не подойти на аналогичную модель 2020 года из-за изменения межосевого расстояния крепежных отверстий.
- Частичная замена. Замена только лопнувших буферов с оставлением старых, но целых. Разница в жёсткости между новой и уже «уставшей» (потерявшей упругость) резиной приводит к перекосу оси вибратора. Машина работает с биением, разрушающим подшипниковые узлы.
- Использование проставок. Если новый эластомер меньше по высоте, иногда пытаются подложить металлические шайбы. Это полностью меняет площадь опирания и часто приводит к срезу крепежных пальцев из-за появления люфта.
Как проверить совместимость на практике
Чтобы избежать ошибок, подбор должен опираться на техническую документацию, но если каталог недоступен, приходится действовать по алгоритму:
Сначала необходимо очистить посадочное место и старый буфер от грязи. На оригинальных эластомерах Movax часто сохраняется клеймо с указанием парт-номера и твердости. Если клеймо читается, это база для поиска точного аналога.
При отсутствии маркировки снимаются все геометрические параметры: габариты, межосевое расстояние отверстий, их диаметр. Обязательно замеряется свободная высота буфера и высота под статической нагрузкой веса виброблока (если есть возможность взвесить или узнать массу из ТТХ машины). Это позволяет вычислить реальный статический прогиб и подобрать замену с аналогичной жёсткостью.
Следующий шаг — оценка состояния металлических втулок внутри эластомера. Если внутренний диаметр пальцев изношен, менять резину бессмысленно — люфт уничтожит новый буфер за пару недель. Совместимость подразумевает не только совпадение размеров резины, но и идеальное состояние сопрягаемых металлических деталей.
Эластомер подвески — это не просто прокладка между виброблоком и кронштейном. Это расчетный узел, работающий в условиях экстремальных знакопеременных нагрузок. Его совместимость с машиной определяется физикой процесса, а не возможностью вставить деталь на место.
Грамотный подбор демпферов по размерам, жёсткости и внутренней геометрии возвращает погружателю расчетную мощность и защищает экскаватор от разрушительных вибраций. Разница в цене между подходящим и неподходящим буфером несоизмеримо мала по сравнению со стоимостью ремонта стрелы или замены подшипников вибратора. Поэтому каждый параметр — от радиуса фаски до твердости по Шору — должен быть обоснован, а не выбран наугад.
